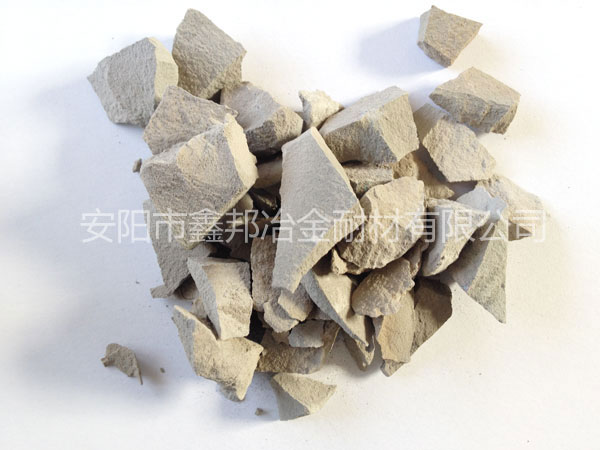

氮化硅鐵是一種以Si3N4為主要成分的混合物，通常伴隨有游離鐵、未氮化硅鐵及少量其他成分 。它在煉鋼和耐火材料領域具有廣泛的應用，尤其是在高爐炮泥中，能夠顯著改善炮泥的開堵性能，滿足高爐出鐵的需要 。氮化硅鐵的穩(wěn)定性在高溫下表現(xiàn)良好，尤其是在氮氣氣氛下，它能夠保持較高的穩(wěn)定性 。
在氮氣氣氛下，氮化硅鐵的高溫穩(wěn)定性研究表明，隨著重燒溫度的升高，物相組成發(fā)生變化。例如，在1500℃時，試樣中存在的物相有β-Si3N4、α-Si3N4、Si2N2O、SiC以及Fe3Si；而在1600℃時，β-Si3N4含量增加，F(xiàn)e3Si、Fe5Si3、FeSi3種硅鐵合金共存，α-Si3N4、Si2N2O消失；當溫度上升到1700℃時，β-Si3N4含量顯著下降并重新出現(xiàn)α-Si3N4，F(xiàn)e5Si3和FeSi相共存，F(xiàn)e3Si相消失 。
氮化硅鐵的穩(wěn)定性也與其粒度有關。較粗的硅鐵粉粒度有利于氮化反應的進行，因為較粗的硅鐵粉在反應初期不會發(fā)生氮化反應速度過快現(xiàn)象，從而避免了過燒結現(xiàn)象 。此外，氮化硅鐵具有高的耐火度、良好的抗侵蝕性、高的力學強度、良好的抗熱震性、較低的熱膨脹率和較高的抗氧化性等一系列優(yōu)點 。這些特性使得氮化硅鐵在耐火材料中具有不錯的應用，尤其是在澆注料、炮泥和復合耐火材料等方面 。
綜上所述，氮化硅鐵因其優(yōu)異的物理和化學性質，在高溫環(huán)境下展現(xiàn)出良好的穩(wěn)定性，這使得它在耐火材料和煉鋼行業(yè)中得到了廣泛的應用。
微信掃一掃
